Szczegóły Produktu:
|
Kanał: | 220 kanałów | Rozmiar ekranu: | 3,5 cala |
---|---|---|---|
GPS: | L1 C / A, L2C, L2E, L5 | GLONASS: | L1 C / A, L1P, L2 C / A, L2P, L3 |
SBAS: | L1 C / A, L5 | GALILEO: | E1, E5A, E5B |
Czas inicjalizacji: | zazwyczaj < 10 s | Kinematyka czasu rzeczywistego (RTK): | Poziomo: 8 mm + 0,8 ppm RMS ; Vercial : 15 mm + 1 ppm RMS |
Pozycjonowanie różnicowe kodu: | Horizontal: 0.25mm + 1ppm RMS; Poziomo: 0,25 mm + 1 ppm RMS; Vertical: 0.45mm + 1pp | Kompas: | B1 (QPSK), BI-MBOC (6,1,1 / 11), B1-2 (QPSK) , B2 (QPSK), B2-BOC (10,5), B3 (QPSK), B3BOC (15,2 , 5) |
Zakres częstotliwości: | 410 ~ 470 MHz | rozmiar: | Φ14 cm x 14,4 cm (wys.) |
Wodoodporny / pyłoszczelny: | IP67 | moc: | Czas pracy baterii litowej w trybie statycznym (GPS + GLONASS): 12 godzin |
Podkreślić: | odbiornik gnss rtk,odbiornik GNSS G10 GNSS,odbiornik IP67 GNSS |

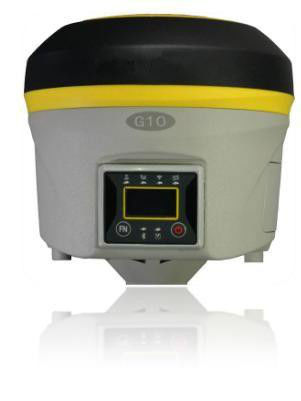

Odbiornik GNSS G10 220 kanałów z płytką trimble BD970
SPECYFIKACJA
ODBIORCA
Kanały: 220 GNSS
Śledzone satelity
GPS: jednoczesne L1C / A, L2C, L2E, L5
GLONASS: jednoczesne Ll C / A, LIP, L2 C / A, L2P, L3
SBAS: symultaniczne LI C / A, L5
GALILEO Jednoczesne El, E5A, E5B (zarezerwowane)
KOMPAS: Bl (QPSK), Bl- MBOC (6,1, 1/11), BI-2 (QPSK), B2 (QPSK), B2-BOC (10,5), B3 (QPSK), B3BOC (15, 2,5), l5 (QPSK)
QZSS: Ll C / A, Ll SAIF, L2C, L5
Współczynnik pozycji: do 50 Hz
Odzyskanie sygnału: <1 sek
Inicjalizacja sygnału RTK: zwykle <10 s
Gorący start: zwykle <15 s
Niezawodność inicjalizacji:> 99,9%
Pamięć wewnętrzna: 4 GB (ponad 45 dni przechowywania surowych danych statycznych z próbką nagrywania co 1 sekundę)
Karta Micro SD: gniazdo rozszerzeń z 4 GB pamięci wewnętrznej (32 GB opcjonalnie)
POZYCJONOWANIE
WYSOKIEJ PRECYZJI POMIAR STATYCZNY (obserwacje w długim czasie) Poziomo: 2,5 mm + 0,1 ppm RMS
Pionowo: 3,5 mm + 0,4 ppm RMS
SZYBKA STATYCZNA
Poziomo: 3 mm + 0,5 ppm RMS
Pionowo: 5 mm + 0,5 ppm RMS
POZYCJONOWANIE RÓŻNICOWE KODÓW Poziomo: 0,25 mm + 1 ppm RMS
W pionie: 0,45 mm + 1 ppm RMS
POZYCJONOWANIE SBARS (typowe) Poziomo: 0,5 m RMS²
W pionie: 0,8 RMS²
KINEMATYKA W CZASIE RZECZYWISTYM (<30 km) - POMIAR SIECI³ Stały RTK Poziomy: 8 mm + 0,8 ppm RMS
Naprawiono RTK w pionie: 15 mm + 1 ppm RMS

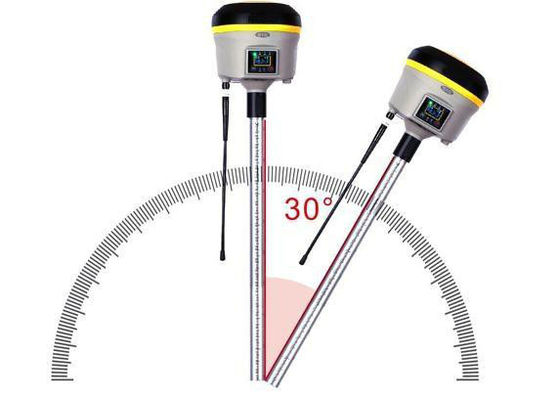

POZYCJONOWANIE ODCHYLONE (SŁUP 2m) Nachylenie 10 ° 20 mm RMS
Nachylenie 20 ° 30 mm RMS nachylenie 30 ° 50 mm RMS
KOMUNIKACJA
Złącza I / O
7-pinowe Lemo i 5-pinowe interfejsy Lemo.Wielofunkcyjny kabel z interfejsami USB do połączenia z komputerem.
Urządzenie Bluetooth: 2,4 GHz klasa Il
Wi-Fi: IEEE 802.11 b / g / n
Interfejs sieciowy: Aby zaktualizować oprogramowanie, zarządzać statusem i ustawieniami, pobierać dane itp. Za pomocą smartfona, tabletu lub innego połączenia internetowego
urządzenie elektroniczne
Wyjścia nawigacyjne: ASCII (NMEA-0183) GSV, AVR, RMC, HDT, VGK, VHD, ROT, GGK, GSA, ZDA, VTG, GST, PJT, PJK, BPQ, Reference
wyjścia: CMR, CMR +, sCMRx, RTCM2.1, RTCM2.3 RTCM3.O, RTCM3.1, GRS, GBS.
ZINTEGROWANA ANTENA GNSS
Antena z mikropaskami czterech konstelacji o wysokiej dokładności, środek zerowej fazy z wewnętrzną wielodrożną płytą tłumiącą.
RADIO WEWNĘTRZNE
Zakres częstotliwości: 410-470 MHz
Odstępy między kanałami: 12,5 kHz / 25 kHz
Moc Rx / Tx: 2 W.
Maksymalny zasięg: 3-4 km w środowisku miejskim, do 10 km w optymalnych warunkach.
Protokół: przezroczysty EOT / EOC / FST, SATEL.Południe, TRIMTALX 11 / 11e, TRIMMARK 3, TRIMTALK 450S
MODUŁ BEZPRZEWODOWY
Pasmo: GSM / GPRS / EDGE: 850/900/1800/1900 MHz
WCDMA / HSDPA: 850/1900/2100 MHz
Moc wyjściowa: GSM850, EGSM900: 33 dBm (2 W)
GSM1800, PCS1900: 30 dBm (1 W), WCDMA: 24 dBm
ZASILACZ
Bateria: ładowalna i wymienna inteligentna bateria litowa 11,1 V -3400-37,74 Wh
Napięcie: wejście zasilania zewnętrznego 9 do 22 V DC
Czas pracy w trybie statycznym (GPS + GLONASS): 12 godzin
Czas pracy w GSM RTK (GPS + GLONASS): 6,5 godziny
Czas ładowania (2 baterie): zwykle 4 godziny
Zużycie energii: <6w
SPECYFIKACJA FIZYCZNA
Rozmiar: Φ14 cm × 14,4 cm wys
Temperatura pracy: od -40 ° C do 65 ° C (od -22 ° C do 149 ° C)
Temperatura przechowywania: od -40 ℃ do 85 ℃ (-40 ℉ do 185 ℉)
Temperatura pracy z radiem UHF UHF: -30 ℃ do 50 ℃
Wodoodporność / pyłoszczelność: IP67
s Odporność na wstrząsy: Zaprojektowana, aby wytrzymać upadek z tyczki z 2 m
posadzka betonowa bez uszkodzeń.Zaprojektowana, aby wytrzymać upadek z wysokości 1 m
drewniana podłoga bez uszkodzeń
s Wibracje: odporność na wibracje
